Герконовий датчик — найпоширеніший тип сповіщувача для контролю дверей, вікон, люків і воріт. Його конструкція проста, а робота не потребує окремого живлення. Стабільність спрацювання залежить від правильної схеми підключення та точного монтажу. Помилки на цих етапах спричиняють хибні тривоги або пропуск реального відчинення. Нижче описано будову, принцип роботи та типові схеми підключення.
Будова і принцип роботи геркона
Магнітоконтактний датчик складається з двох блоків. Перший містить геркон — дві феромагнітні пластини в герметичній скляній колбі, заповненій інертним газом. Другий блок містить постійний магніт. Колба захищає контакти від пилу, вологи та окиснення, тому ресурс геркона сягає мільйонів перемикань.
Принцип роботи геркона базується на дії магнітного поля. Коли магніт розташований поруч, пластини намагнічуються та змінюють положення. Після віддалення магніту пластини повертаються у вихідний стан під дією власної пружності. Перемикання відбувається без механічного натискання, тому датчик не зношується від частого відчинення.
Нормально замкнений контакт під час відчинення
В охоронних системах переважно застосовують нормально замкнений контакт (Н/З, англ. NC). Поки двері зачинені, магніт розташований біля геркона, і контакт замкнений. Під час відчинення ланцюг розмикається, опір шлейфа різко зростає, і централь формує тривогу. Така логіка має додаткову перевагу: обрив кабелю централь також сприймає як порушення.
Дротові герконові датчики для охоронних систем переважно мають саме Н/З контакт. Типовий комутований струм становить до 100 мА, напруга — 12 В. Ці параметри відповідають стандартним входам приймально-контрольних приладів.
Схеми підключення до охоронного шлейфа
Охоронний шлейф — це електричне коло між зоною централі та одним або кількома датчиками. Схему вибирають відповідно до інструкції конкретного приладу. Найпоширеніші варіанти наведено нижче.
- Без кінцевого резистора. Датчик вмикають послідовно у шлейф, централь контролює лише стан «замкнено» або «розімкнено».
- З кінцевим резистором. Резистор встановлюють у корпусі останнього датчика, номінал вказано в документації централі.
- З двома резисторами. Схема дає змогу розрізнити спрацювання датчика, обрив і коротке замикання лінії.
- Послідовне ввімкнення кількох датчиків. Кілька Н/З контактів з’єднують в одну зону, тривога формується під час відчинення будь-якої стулки.
Кінцевий резистор розміщують біля датчика, а не на клемах централі. Інакше пошкодження кабелю між централлю та датчиком залишиться непоміченим. Номінал резистора не змінюють без перевірки сумісності з приладом.
Монтаж датчика на дерев’яні, пластикові та металеві конструкції

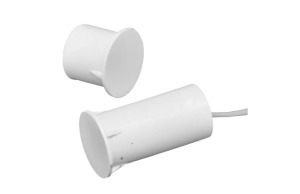

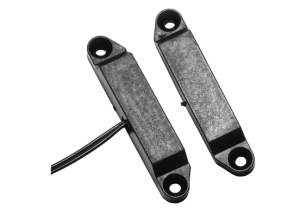

Монтаж датчика виконують накладним або врізним способом. Накладні моделі кріплять шурупами на поверхню рами та стулки. Врізні моделі встановлюють в отвір, діаметр якого вказано в характеристиках. Для металевих конструкцій застосовують датчики в металевому корпусі, оскільки сталь зменшує робочу відстань спрацювання.
Магніт розміщують на рухомій частині, корпус із герконом — на нерухомій. Мітки на обох блоках вирівнюють між собою. Кабель до корпусу прокладають прихованим способом або в захисному каналі. Варіанти герконових датчиків для накладного та врізного монтажу представлено на сторінці https://triniti-sb.com.ua/datchyky-okhoronni/datchyk-vidchynennia/.
Типові помилки під час встановлення герконового датчика
Більшість несправностей пов’язана не з самим пристроєм, а з порушенням правил монтажу. Найчастіше трапляється завеликий зазор між магнітом і корпусом. На дверях із люфтом або на вітряному боці будівлі такий датчик відчинення спрацьовує від коливань стулки. Зміщення магніту відносно міток на корпусі має той самий ефект.
Інша типова помилка — підключення Н/З контакту до входу, налаштованого на Н/В логіку. У цьому випадку централь показує тривогу в зачиненому стані. Також трапляються скрутки без паяння чи клемних з’єднувачів, які з часом окиснюються.
Герконовий датчик забезпечує стабільний контроль дверей і вікон за умови правильної схеми підключення та точного монтажу. Н/З контакт, кінцевий резистор біля датчика й паспортний зазор виключають більшість хибних тривог. Магнітоконтактні датчики для різних конструкцій можна придбати в Triniti-SB.
